Cấu tạo và nguyên lý hoạt động của máy hàn điện tử - hàn tig

Đăng bởi khắc nguyễn khắc tú 22/09/2016
Cấu tạo và nguyên lý hoạt động của máy hàn điện tử - hàn tig

Cấu tạo nguyên lý hoạt động của máy hàn điện tử- hàn Tig

Máy hàn điện tử- hàn Tig (Tungsten Inert Gas) là quá trình hàn hồ quang bằng điện cực Vonfram trong môi trường bảo vệ là khí trơ, mối hàn được khí trơ bảo vệ tránh khỏi sự xâm nhập của không khí bên ngoài. Kim loại nóng chảy được là nhờ nhiệt lượng do hồ quang tạo ra giữa điện cực Vonfram và vật hàn. Cũng như các quá trình hàn MIG và hàn trong khí bảo vệ khác, hàn TIG có thể sử dụng khí trơ hoặc hỗn hợp khí trơ.

-->> Tham khảo: Máy hàn điện tử có bền hơn máy hàn cơ đời cũ không

-->> Máy hàn que 3.2mm liên tục  Máy hàn BTEC MMA- 200 giá 2tr, BH 12 tháng.

Cấu tạo của máy hàn điện tử- hàn tig

Sơ đồ cấu tạo:

Sơ đồ cấu tạo máy hàn điện tử  hàn Tig


Máy hàn điện tử - hàn TIG thông thường gồm các bộ phận chính sau:
- Bình khí và van điều áp


Các loại khí và hỗn hợp khí đc sử dụng làm khí bảo về khi hàn
+ Argon tinh khiết
+ Heli tinh khiết
+ CO2 tinh khiết
+ Hỗn hợp Argon + heli
+ Hỗn hợp Argon + CO2
- Bộ biến dòng
+ Bộ biến dòng có sơ đồ sau:


+ Bộ biến dòng có hồi tiếp:

Bộ biến dòng hồi tiếp

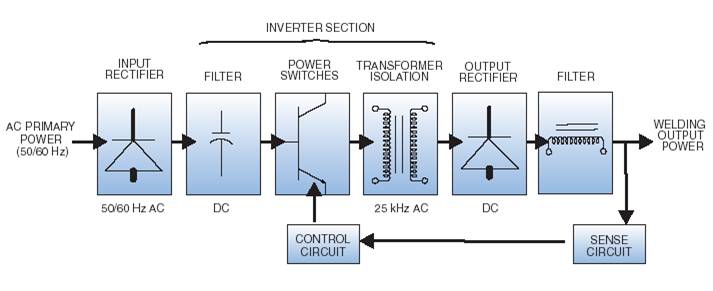

+ Bộ biến dòng theo kiểu Inverter:


Bộ biến dòng inverter

- Mỏ hàn và kẹp mass

Cấu tạo mỏ hàn và kệp mass


- Ngoài những bộ phận trên máy hàn còn có các bộ phận khác, như:
 + Bộ phận làm mát
 + Dây dẩn
 + Các nút điều khiển
 + Một số máy còn có bộ điều khiển dòng bằng chân


Nguyên lý hoạt động của máy hàn điện tử- hàn TIG

Sơ đồ hoạt động hàn Tig

- Sơ đồ làm việc của máy hàn điện tử hàn TIG
- Kết nối các thiết bị hàn, phụ kiện hàn theo sơ đồ trên.
- Kết nối với kẹp mát qua cáp mát
- Kết nối với mỏ hàn qua dây hàn
- Kết nối các bộ phận chai khí và van điều áp
- Kết nối với nguồn điện hàn


Nguyên lý hoạt động



Xem ngay Video so sánh máy hàn TIG Classic 1 chức năng mã TIG-200 với máy hàn TIG Classic 2 chức năng mã TIG/ARC-200C



*** Máy hàn TIG đang bán chạy nhất trên thị trường Máy hàn inverter Btec TIG/MMA 200 BH 12 tháng. Đổi mới trong vòng 15 ngày nếu máy lỗi.
Trong hàn điện tử hàn tig kim loại được hợp nhất với nhau bằng cách nung nóng chúng bằng một dòng điện được thiết lập giữa điện cực vonfram và phôi. Một kim loại phụ có thể không được sử dụng tùy thuộc vào kích thước mối hàn. Các kim loại nóng chảy, điện cực vonfram và vùng hàn được bảo vệ khỏi bầu khí quyển (không khí xung quanh nó) bằng một dòng khí trơ qua mỏ hàn. Các mối hàn kết quả có tính toàn vẹn hóa học giống như kim loại cơ bản ban đầu.
Máy hàn TIG được sử dụng để có thể được thực hiện ở bất kỳ vị trí hàn và trong chế độ bằng tay, bán tự động và tự động; các phương pháp được sử dụng phụ thuộc vào các trang thiết bị và ứng dụng.
Thường dùng các khi argon, heli hay hỗn hợp helium và argon
Khi cần tư vấn về kỹ thuật hàn , các sản phẩm máy hàn điện tử hãy liên hệ với Shopcokhi để được tư vấn và hướng dẫn cụ thể giúp bạn có thể lựa chọn cho mình một sản phẩm đạt chuẩn với mức giá hợp lý
HOTLINE:046.2928.654. Chúng tôi- với đội ngũ kỹ thuật sẵn sàng tư vấn giải đáp mọi thắc mắc cho quý khách hàng.

Giá máy hàn điện tử Shop cơ khí Nhà phân phối đại lý cấp 1  chuẩn nhất một số loại máy hàn đang được yêu thích tại gia may han btec

3 Bình luận
binh-luan

Trương Văn Tỵ

06/09/2018

Bài viết không nói đến sự kích mồi hồ quang theo phương pháp nào? là tần số hay điện thế cao, và khi hồ quang đã xuất hiện rồi thì sự cháy đó được duy trì như thế nào như điện thế và dòng điện ra sao?

binh-luan

Shop Cơ Khí

25/03/2017

Hiện tại thợ nhôm kinh bây giờ đang ưa chuộng nhất laoij máy hàn náy nhé bạn BTEC MMA- 200 Các bạn tham khảo thông số kỹ thuật của máy ở đây nhé http://shopcokhi.vn/may-han-dien-tu-btec-mma-200-xac-lon

binh-luan

Nguyễn Văn Dương

25/03/2017

Em là nhôm kính, thì trên thị trường bây giờ em nên dùng máy hàn loại nào đc nhỉ :)
